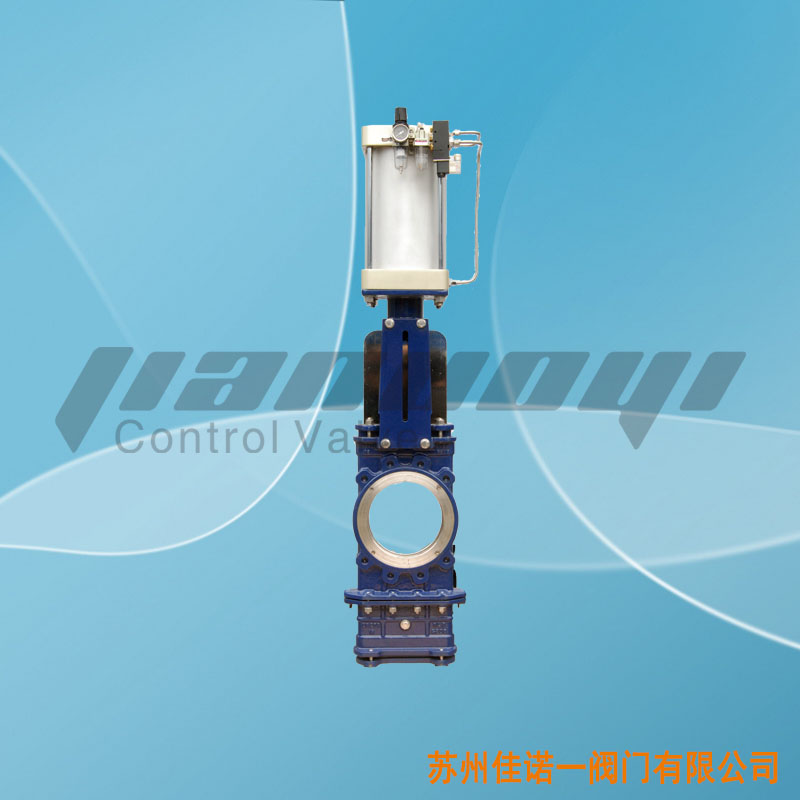

穿透式刀閘閥由不銹鋼閥體、密封壓蓋、支架鑄造，是減少微小泄漏和密封墊滲漏的理想選擇。閥體和閥蓋之間的雨刷防止固體顆粒進入閥蓋。閥體腔、閥座配置和斜澆口設計提供了阻礙厚介質(如紙漿、漿料)或固體介質(如顆粒和粉體)進入的功能。
穿透式刀閘閥閘板與閥座緊密接觸密封的閥門，其閘板跟帶導流孔的平板閘閥一樣，閘板上開有一個通徑大小的圓孔，通過閘板啟閉使得閘板上圓孔跟通徑做完全脫離和相吻合的動作。此外，該結構的優點還在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。在關閉和開啟過程中閥座跟閘板一直緊帖運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。主要操作方式有手動，氣動，電動，傘齒輪等。
穿透式刀閘閥的特點：
1、閥門采用整體式設計，流體阻力小，操作靈活方便。
2、穿透式刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能增加使用周期。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板耐磨，密封面使用壽命增加；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁晴橡膠，密封性好，耐腐蝕。
6、良好的密封性能和經濟實用性，操作可手動、氣動、電動，實用面廣。
穿透式刀閘閥殼體試驗和密封試驗:
1、插板閥的殼體試驗和密封試驗介質為水(含防腐劑)、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓試驗。
7、插板閥靜壓試驗次數按規定，其他技術要按JB/Z234的規定。
|
